como acontece a conversão de calor em energia ?

A conversão de calor em outras formas de energia (especialmente energia mecânica e elétrica) ocorre fundamentada nas leis da termodinâmica e na física do estado sólido.

Como o calor é energia térmica em trânsito (agitação das moléculas de um corpo mais quente para um mais frio), a conversão pode ser feita por meio de transformação mecânica ou por conversão direta.

1. Conversão Termomecânica (Máquinas Térmicas e Usinas)

Esta é a forma mais comum de geração em larga escala (termoelétricas, usinas nucleares, biomassa e motores a combustão). O processo ocorre em etapas contínuas:

1. Geração de Calor: A queima de combustível (ou reação nuclear) aquece um fluido de trabalho (geralmente água em uma caldeira).

2. Expansão e Trabalho Mecânico: A água evapora, gerando vapor sob altíssima pressão. Esse vapor em expansão é direcionado contra as pás de uma turbina, fazendo o eixo girar (conversão de calor em energia mecânica/cinética).

3. Indução Eletromagnética: O eixo da turbina está acoplado ao rotor de um gerador elétrico. Ao girar um conjunto de bobinas dentro de um campo magnético, ocorre a indução de corrente elétrica de acordo com a Lei de Faraday (conversão de energia mecânica em energia elétrica).

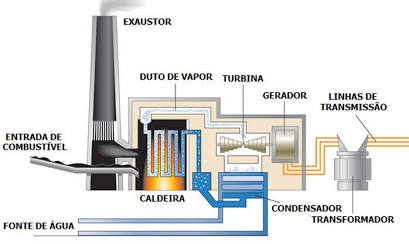

Cadeia de conversão: calor → vapor → rotação da turbina → energia elétrica. Fonte: penta3.ufrgs.br

2. Conversão Direta (Efeito Termoelétrico)

Também é possível converter diferença de temperatura em eletricidade sem partes móveis, utilizando propriedades semicondutoras:

• Efeito Seebeck: Quando dois condutores ou semicondutores distintos são unidos e submetidos a uma diferença de temperatura entre as junções, surge uma tensão elétrica (DDP). Os elétrons no lado quente ganham energia cinética e migram em direção ao lado frio, gerando corrente contínua.

• Aplicações: Geradores Termoelétricos por Radioisótopos (RTGs) usados em sondas espaciais (como a Curiosity em Marte), sensores de temperatura (termopares) e sistemas de reaproveitamento de calor residual industrial.

Princípio Fundamental: Rendimento e Limites

A conversão nunca é 100% eficiente devido à Segunda Lei da Termodinâmica. Nenhuma máquina térmica pode converter todo o calor recebido em trabalho útil, pois uma parte desse calor sempre precisa ser rejeitada para uma fonte fria (como o condensador ou o ambiente).

A eficiência máxima teórica de qualquer conversão baseada em calor é limitada pelo ciclo ideal de Carnot:

$${\eta }_{max}=1-\frac{T_{fria}}{T_{quente}}$$

(onde $T_{fria}$ e $T_{quente}$ são as temperaturas absolutas em Kelvin).

Explique em detalhes como funciona o Ciclo de Rankine utilizado em usinas termoelétricas e como calcular sua eficiência.

O Ciclo de Rankine é o ciclo termodinâmico ideal que serve de base para o funcionamento das usinas termoelétricas (a carvão, gás, biomassa e nucleares). Ele utiliza um fluido de trabalho (geralmente água) que passa por mudanças contínuas de fase — alternando entre líquido e vapor — para converter a energia térmica em trabalho mecânico e, posteriormente, em energia elétrica.

As 4 Etapas do Ciclo de Rankine

O ciclo opera em um circuito fechado constituído por quatro componentes principais:

[4] Líquido comprimido  --->  ( BOMBA )  ---> [1] Líquido alta pressão
                                                 |
                                             ( CALDEIRA )
                                                 |
[3] Líquido saturado    <---  ( CONDENSADOR ) <--- [2] Vapor alta pressão / temp.
                                    ^                |
                                    |           ( TURBINA ) ---> Trabalho Útil ($W_{sainda}$)
                              Calor rejeitado ($Q_{sainda}$)

1

Processo 1 -

2 (Isoentrópico)" title="1. Bombeamento do Fluido"> A água no estado líquido saturado (baixa pressão e baixa temperatura) entra na bomba de alimentação. A bomba eleva a pressão do líquido até a pressão de operação da caldeira.

• Termodinâmica: Como líquidos são praticamente incompressíveis, o trabalho gasto pela bomba ($W_{bomba}$) é relativamente baixo em relação ao trabalho produzido pela turbina.

2

Processo 2 -

3 (Isobárico)" title="2. Adição de Calor na Caldeira"> O líquido sob alta pressão entra na caldeira (ou gerador de vapor), onde recebe calor da fonte quente ($Q_{entrada}$ — queima de combustível ou reação nuclear).

• Mudança de fase: A água é aquecida até a temperatura de ebulição, evapora totalmente e, na maioria das usinas modernas, passa por um superaquecedor para se transformar em vapor superaquecido de alta pressão e alta temperatura.

3

Processo 3 -

4 (Isoentrópico)" title="3. Expansão na Turbina"> O vapor superaquecido expande-se através das palhetas da turbina. À medida que o vapor se expande e perde pressão e temperatura, ele empurra o eixo da turbina, realizando trabalho mecânico ($W_{turbina}$).

• Geração elétrica: O eixo da turbina está acoplado ao rotor do gerador elétrico, que converte o movimento de rotação em eletricidade. O fluido sai da turbina na forma de mistura líquido-vapor de baixa pressão.

4

Processo 4 -

1 (Isobárico)" title="4. Condensação"> A mistura de vapor e água entra no condensador, onde rejeita calor ($Q_{sainda}$) para uma fonte fria externa (geralmente água de um rio, lago, mar ou torre de resfriamento).

• Fechamento do ciclo: O fluido condensa completamente, retornando ao estado de líquido saturado a baixa pressão, pronto para ser bombeado novamente.

Como Calcular a Eficiência do Ciclo

A eficiência térmica (${\eta }_{th}$) representa a fração do calor fornecido pela caldeira que foi efetivamente convertida em trabalho líquido útil.

1. Balanço de Energia por Entalpia ($h$)

Em termodinâmica de sistemas abertos, analisamos a entalpia específica ($h$, dada em $\text{kJ/kg}$) do fluido em cada ponto do ciclo:

• Trabalho consumido pela bomba:

  $$w_{bomba}=h_2-h_1\approx v_1(P_2-P_1)$$

• Calor adicionado na caldeira:

  $$q_{entrada}=h_3-h_2$$

• Trabalho produzido pela turbina:

  $$w_{turbina}=h_3-h_4$$

• Calor rejeitado no condensador:

  $$q_{sainda}=h_4-h_1$$

2. Trabalho Líquido do Ciclo ($w_{liq}$)

O trabalho útil gerado pelo ciclo é a diferença entre o trabalho fornecido pela turbina e o consumido pela bomba:

$$w_{liq}=w_{turbina}-w_{bomba}=(h_3-h_4)-(h_2-h_1)$$

Ou, pelo Primeiro Princípio da Termodinâmica para um ciclo ($w_{liq}=q_{entrada}-q_{sainda}$):

$$w_{liq}=(h_3-h_2)-(h_4-h_1)$$

3. Fórmulas da Eficiência Térmica (${\eta }_{th}$)

A eficiência é calculada dividindo o trabalho líquido pelo calor de entrada:

$${\eta }_{th}=\frac{w_{liq}}{q_{entrada}}=\frac{w_{turbina}-w_{bomba}}{q_{entrada}}$$

Substituindo os valores de entalpia:

$${\eta }_{th}=\frac{(h_3-h_4)-(h_2-h_1)}{h_3-h_2}$$

Ou simplificando em termos do calor rejeitado:

$${\eta }_{th}=1-\frac{q_{sainda}}{q_{entrada}}=1-\frac{h_4-h_1}{h_3-h_2}$$

Eficiência Real vs. Ideal

• Ciclo Ideal de Rankine: A eficiência térmica típica varia entre 30% e 45%.

• Irreversibilidades Reais: Nas usinas reais, ocorrem perdas por atrito nos tubos e pás, e perdas térmicas para o ambiente. Por isso, os processos de expansão e compressão não são perfeitamente isoentrópicos (têm eficiências isentrópicas na turbina e na bomba de ~80% a 90%).

• Superaquecimento e Reaquecimento: Para aumentar a eficiência prática do ciclo, as usinas utilizam reaquecimento intermediário (o vapor expande parcialmente na turbina de alta pressão, retorna à caldeira para ser reaquecido e depois expanda na turbina de baixa pressão) e regeneração (pré-aquecimento do líquido de arrefecimento extraindo frações de vapor da turbina).

O Ciclo de Rankine com Reaquecimento e Regeneração é a modificação avançada do ciclo básico utilizada em grandes termoelétricas modernas. Enquanto um ciclo ideal simples atinge eficiências de ~30% a 35%, a combinação de reaquecimento e regeneração permite elevar a eficiência térmica do ciclo para patamares de 40% a 50%.

Essas duas modificações atacam diretamente os dois maiores gargalos termodinâmicos do ciclo simples: o desgaste das pás da turbina pela umidade e a perda irreversível de exergia ao introduzir água muito fria na caldeira.

1. Ciclo com Reaquecimento (Reheat)

O Problema do Ciclo Simples

Para aumentar a eficiência térmica, precisamos operar a caldeira em pressões e temperaturas muito elevadas. No entanto, se o vapor expande de uma pressão muito alta até a pressão do condensador em uma única turbina, ele atinge o final da expansão com um alto teor de umidade (baixa qualidade/título de vapor $x < 0,88$). As gotas de água líquida em altíssima velocidade erodem e danificam as pás do final da turbina.

Como Funciona

O vapor é expandido em etapas usando turbinas operando em diferentes níveis de pressão:

1. O vapor em alta pressão e alta temperatura entra na Turbina de Alta Pressão (TAP).


2. Após se expandir parcialmente, o vapor sai da TAP antes de atingir o ponto de condensação.


3. Esse vapor é direcionado de volta para a caldeira através de um reaquecedor, onde recebe mais calor à pressão constante e retorna à sua temperatura elevada original.


4. O vapor reaquecido é enviado para a Turbina de Baixa Pressão (TBP), onde expande totalmente até a pressão do condensador.



                  ┌────────────────────────────────────────┐
                  │                CALDEIRA                │
                  │  [Superaquecedor]    [Reaquecedor]     │
                  └──────┬───────────────────▲─────────────┘
                         │                   │
                  Vapor  │             Vapor │
              Superaquecido                  │ Reaquecido
                         ▼                   │
                  ┌──────────────┐    ┌──────┴─────────┐
                  │ Turbina Alta │    │ Turbina Baixa  │───► Eixo Gerador (Trabalho)
                  │ Pressão (TAP)│    │ Pressão (TBP)  │
                  └──────┬───────┘    └──────┬─────────┘
                         │                   │
                         └───────────────────┼───────────► Para o Condensador

Vantagens do Reaquecimento

• Aumento do Título do Vapor: O vapor sai da TBP muito mais seco ($x > 0,90$), protegendo as palhetas mecânicas.


• Aumento do Trabalho Líquido: A área total contida no diagrama $T-s$ aumenta, o que significa maior trabalho produzido por unidade de massa de fluido.


• Ganho de Eficiência: Eleva a eficiência do ciclo em cerca de 4% a 5%.



2. Ciclo com Regeneração (Regeneration)

O Problema do Ciclo Simples

No ciclo simples, a água sai do condensador como líquido frio (ex: 30 °C a 40 °C) e é injetada diretamente na caldeira, onde a temperatura da fonte quente supera 500 °C. Essa grande diferença de temperatura gera uma grande irreversibilidade termodinâmica, reduzindo a temperatura média de adição de calor e derrubando o rendimento do ciclo.

Como Funciona

A regeneração consiste em pré-aquecer a água de alimentação da caldeira antes de ela entrar na caldeira.

Para isso, realizam-se sangrias (extrações) de pequenas frações de vapor em estágios intermediários das turbinas. Esse vapor extraído é enviado para trocadores de calor chamados Aquecedores de Água de Alimentação (AAA), onde cede seu calor sensível e latente para a água fria proveniente do condensador.

Existem dois tipos principais de aquecedores:

• Aquecedores Abertos (Mistura Direta): O vapor sangrado da turbina e a água de alimentação são misturados diretamente. A mistura sai como líquido saturado em uma pressão intermediária. Atuam também como desaeradores (removendo gases dissolvidos na água).


• Aquecedores Fechados (Sem Mistura): O vapor extraído passa por um feixe de tubos e transfere calor para a água de alimentação que flui por dentro dos tubos, sem que os dois fluidos se misturem.



                        ┌──────────────────┐
                        │     TURBINA      │
                        └─┬──────────────┬─┘
                          │              │
                   Vapor  │              │ Vapor Principal
                 Extraído │              │
                          ▼              ▼
                     ┌─────────┐   ┌────────────┐
Agua Fria            │Aquecedor│   │Condensador │
(da Bomba) ─────────►│ ABERTO  │◄──┴────────────┘ (Água regenerada)
                     └────┬────┘
                          │ Agua Pré-aquecida
                          ▼
                    (Para a Caldeira)

Vantagens da Regeneração

• Elevação da Temperatura Média de Adição de Calor: Aproxima o ciclo termodinâmico do Ciclo de Carnot ideal.


• Menor Rejeição de Calor: Como parte do vapor é sangrado para aquecer a água, menos vapor chega ao condensador, reduzindo a quantidade de calor desperdiçada para o meio ambiente ($Q_{sainda}$).


• Economia de Combustível: Exige menos queima de combustível na caldeira para levar a água até o ponto de ebulição.

Resumo Comparativo

Característica	Ciclo de Rankine Simples	Com Reaquecimento	Com Regeneração	Combinado (Reaq. + Regen.)
Eficiência Térmica ($\eta$)	Média (30%–35%)	Ganho de +3% a 5%	Ganho de +4% a 7%	Elevada (40%–50%)
Umidade no Final da Turbina	Alta (Risco de corrosão)	Baixa (Preserva pás)	Ligeiramente menor	Baixa
Temperatura da Água na Caldeira	Fria (~40 °C)	Fria (~40 °C)	Elevada (>150 °C)	Elevada (>150 °C)
Complexidade da Usina	Baixa	Média	Média	Alta

No diagrama Temperatura vs Entropia ($T-s$), a curva de saturação em forma de domo (Domo de Vapor) divide as fases do fluido. O Ciclo de Rankine com Reaquecimento e Regeneração cria um contorno característico em "dentes de serra" do lado direito do domo devido às expansões e reaquecimentos.

Estrutura do Diagrama por Níveis de Pressão

Para entender o gráfico, observe que existem três linhas de pressão constante (isóbaras) cortando o domo:

1. Pressão Alta ($P_{alta}$): Caldeira principal (ex: $10\text{ MPa}$).


2. Pressão Intermediária ($P_{int}$): Reaquecedor e Aquecedor de Água de Alimentação (ex: $0{,}6\text{ a }1\text{ MPa}$).


3. Pressão Baixa ($P_{baixa}$): Condensador (ex: $15\text{ kPa}$).



Mapeamento dos Pontos do Gráfico

Seguindo a numeração correspondente ao diagrama:

1. Reaquecimento (Lado do Vapor / Direita do Domo)

• Ponto 5 $\rightarrow$ 6 (Primeira Expansão): O vapor superaquecido sai da caldeira ($5$) e expande verticalmente para baixo até $6$ na Turbina de Alta Pressão. Como o processo ideal é isoentrópico, a entropia permanece constante ($s_5 = s_6$).


• Ponto 6 $\rightarrow$ 7 (Reaquecimento): O vapor retorna à caldeira. O gráfico move-se para a direita ao longo da isóbara de pressão intermediária ($P_{int}$), aumentando a temperatura e a entropia até o ponto $7$.


• Ponto 7 $\rightarrow$ 8/9 (Segunda Expansão e Sangria): O vapor expande verticalmente para baixo na Turbina de Baixa Pressão ($s_7 = s_8 = s_9$).


  • No ponto $8$, uma fração de vapor $y$ é sangrada para a regeneração.


  • O restante do vapor $(1-y)$ continua expandindo até a pressão do condensador no ponto $9$.



2. Condensação e Bombeamento (Base do Domo)

• Ponto 9 $\rightarrow$ 1 (Condensação): O vapor é condensado a pressão e temperatura constantes ($P_{baixa}$) ao longo de uma linha horizontal até se tornar líquido saturado no ponto $1$ (sobre a curva de saturação do lado esquerdo).


• Ponto 1 $\rightarrow$ 2 (Primeira Bomba): O líquido é bombeado verticalmente para cima ($s_1 = s_2$) até a pressão intermediária do aquecedor aberto ($P_{int}$).



3. Regeneração e Aquecimento (Lado do Líquido / Esquerda do Domo)

• Ponto 2 + Ponto 8 $\rightarrow$ Ponto 3 (Mistura no Aquecedor Aberto): A água de alimentação fria vinda da bomba ($2$) mistura-se com o vapor quente sangrado da turbina ($8$). A mistura resultante sai como líquido saturado na pressão intermediária (ponto $3$, situado sobre a linha de saturação líquida).


• Ponto 3 $\rightarrow$ 4 (Segunda Bomba): A segunda bomba eleva a pressão do líquido comprimido do ponto $3$ para o ponto $4$, atingindo a pressão máxima da caldeira ($P_{alta}$).


• Ponto 4 $\rightarrow$ 5 (Caldeira): O líquido entra na caldeira a uma temperatura muito mais alta ($T_4 > T_2$) graças à regeneração. O fluido é aquecido ao longo da isóbara de alta pressão até vaporizar totalmente e atingir novamente o superaquecimento no ponto $5$.



Principais Destaques Visuais no Diagrama $T-s$

1. Aumento de Área (Trabalho Líquido): O "dente" formado entre os pontos $6-7-8$ adiciona uma área à direita do gráfico. A área total interna do ciclo representa o trabalho líquido gerado ($w_{liq}$).


2. Elevação da Temperatura Média de Adição de Calor: O ponto de entrada da água na caldeira sobe do ponto $2$ (muito frio) para o ponto $4$. No gráfico, isso encurta o trecho inicial de aquecimento sensível, fazendo a temperatura média do processo aproximar-se do topo do ciclo.


3. Afastamento da Região de Umidade: O ponto final da expansão ($9$) fica deslocado para a direita (maior entropia), garantindo um título de vapor mais alto do que ocorreria em uma expansão direta sem reaquecimento.
